Sấy thăng hoa — còn gọi là sấy thăng hoa, sấy thăng hoa, freeze drying hay lyophilization — là phương pháp lấy nước ra khỏi sản phẩm mà không cho nước đi qua thể lỏng. Nhờ đó sản phẩm giữ được gần như nguyên vẹn hình dạng, màu, mùi và hoạt chất. Bài viết này giải thích nguyên lý từ gốc, dành cho kỹ sư và thợ vận hành máy sấy thăng hoa.
Nội dung bài viết
1. Sấy thăng hoa là gì — giải thích trong một phút
Sấy là lấy nước ra khỏi vật liệu. Có ba con đường để làm việc đó, và chính con đường mà nước đi quyết định chất lượng sản phẩm cuối.
| Cách sấy | Nước đi đường nào | Hệ quả |
|---|---|---|
| Sấy nóng (khí nóng, sấy phun) | Đá / nước → NƯỚC LỎNG → hơi | Nước lỏng có sức căng bề mặt. Khi bay hơi nó kéo vách tế bào co lại: sản phẩm co ngót, cứng, đổi màu, mất hoạt chất do nhiệt. |
| Sấy chân không thường | Nước lỏng bay hơi ở nhiệt độ thấp hơn | Đỡ hại hơn nhưng vẫn đi qua thể lỏng nên vẫn co ngót. |
| SẤY THĂNG HOA | Đá → THẲNG thành hơi, không qua thể lỏng | Nước rời đi đúng chỗ nó đang đứng, để lại một lỗ rỗng. Khung sản phẩm không bị kéo co nên giữ nguyên hình dạng, màu, mùi và hoạt chất. |
Định nghĩa ngắn gọn nhất
Sấy thăng hoa là làm đông cứng sản phẩm trước, rồi cho đá bốc thẳng thành hơi trong môi trường chân không, không cho nó tan thành nước.
Ba việc phải làm đúng và đúng thứ tự: (1) đông đủ sâu → (2) hút đủ chân không → (3) cấp nhiệt vừa đủ. Làm sai thứ tự, hoặc làm quá tay bước 3, là hỏng mẻ.
Sản phẩm sấy thăng hoa khác gì sản phẩm sấy nóng
| Tiêu chí | Sấy thăng hoa | Sấy nóng thông thường |
|---|---|---|
| Hình dạng | Giữ nguyên gần như 100% | Co ngót 20–70% |
| Màu sắc | Giữ nguyên | Sẫm màu, cháy cạnh |
| Mùi vị | Giữ được chất thơm dễ bay hơi | Mất nhiều |
| Hoạt chất, vitamin, men, lợi khuẩn | Giữ được phần lớn | Mất nhiều do nhiệt |
| Độ ẩm cuối | Thực phẩm 1–5%; dược phẩm thường ≤ 1–3% | 5–15% |
| Hoàn nguyên | Nhanh, gần như trở lại ban đầu | Chậm, không trở lại được |
| Thời gian sấy | Lâu: 10–40 giờ một mẻ | Nhanh: vài giờ |
| Chi phí | Cao | Thấp |
Vì vậy sấy thăng hoa chỉ dùng cho hàng có giá trị cao: dược phẩm, vaccine, men vi sinh, đông trùng hạ thảo, sữa ong chúa, yến, trái cây cao cấp, cà phê hoà tan cao cấp, thực phẩm cho phi hành gia và quân đội.
2. Nền tảng vật lý: giản đồ pha và điểm ba của nước

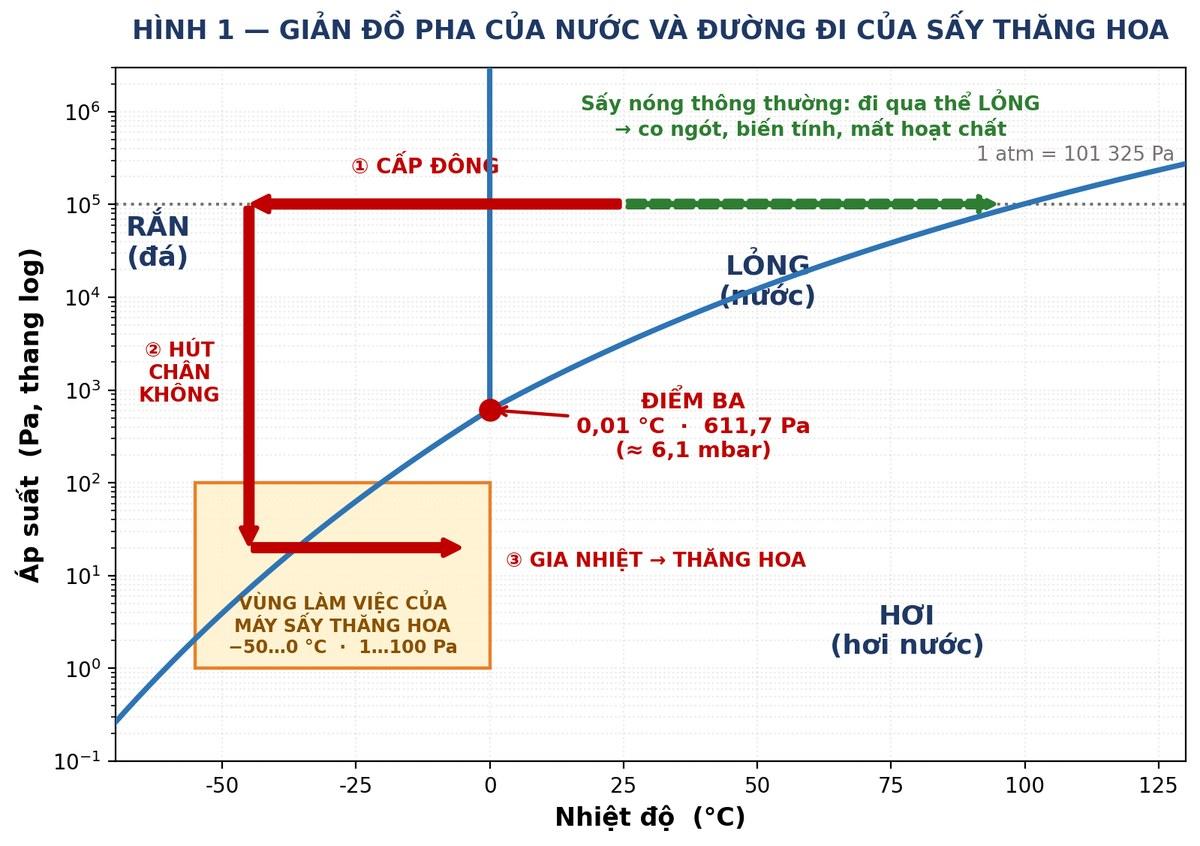

Đây là phần quan trọng nhất. Hiểu được hình dưới đây là hiểu được toàn bộ nguyên lý của máy.
Nước ở thể nào là do cả nhiệt độ VÀ áp suất quyết định
Ai cũng biết đá tan ở 0 °C và nước sôi ở 100 °C. Nhưng đó là ở áp suất khí quyển (1 atm = 101 325 Pa). Đổi áp suất thì mọi thứ đổi theo:
- Trên đỉnh Everest áp suất chỉ còn khoảng 1/3, nước sôi ở khoảng 70 °C.
- Trong nồi áp suất, áp suất cao hơn nên nước sôi ở 110–120 °C.
- Nếu hạ áp suất xuống dưới 611,7 Pa thì thể lỏng biến mất hoàn toàn. Đá không tan thành nước nữa mà bốc thẳng thành hơi.
Điểm ba của nước — con số quan trọng nhất
0,01 °C và 611,7 Pa (≈ 6,1 mbar ≈ 4,6 mmHg). Tại đúng điểm này cả ba thể rắn – lỏng – hơi cùng tồn tại.
Dưới áp suất 611,7 Pa, thể lỏng không thể tồn tại. Đá chỉ còn một đường duy nhất: thăng hoa thành hơi.
Đây là toàn bộ lý do phải hút chân không — không phải để “hút nước ra”, mà để xoá bỏ thể lỏng.
Máy sấy thăng hoa công nghiệp đạt chân không giới hạn khoảng 5 Pa khi không tải; lúc chạy có hàng, buồng sấy thường ở 10–40 Pa. Cả hai đều nằm sâu dưới ngưỡng 611,7 Pa, nên trong buồng sấy không thể có nước lỏng — miễn là còn giữ được chân không.
Suy ra ngay một quy tắc vận hành
Nếu chân không bị mất giữa mẻ (hở gioăng, mở nhầm van nạp khí, hỏng bơm), áp suất vọt lên trên 611,7 Pa thì đá trong sản phẩm bắt đầu tan thành nước và mẻ hỏng. Đó là lý do máy có cảnh báo chân không và có chức năng khoá gia nhiệt theo chân không.
Thăng hoa “ăn” bao nhiêu nhiệt
Muốn đá thăng hoa thì phải cấp nhiệt cho nó, và lượng nhiệt rất lớn:
| Quá trình | Nhiệt lượng cho 1 kg nước |
|---|---|
| Nóng chảy (đá → nước) ở 0 °C | 334 kJ |
| Bay hơi (nước → hơi) ở 100 °C | 2 260 kJ |
| Thăng hoa (đá → hơi) | ≈ 2 838 kJ — bằng tổng của hai quá trình trên |
Kiểm tra chéo cho dễ nhớ: 334 (nóng chảy) + 2 501 (bay hơi ở 0 °C) = 2 835 kJ/kg. Đá muốn thành hơi thì phải trả đủ cả hai khoản, không có đường tắt.
Hệ quả quan trọng nhất
Khi đang thăng hoa, sản phẩm tự hút nhiệt nên tự làm mát chính nó. Vì thế nhiệt độ sản phẩm luôn thấp hơn nhiệt độ khay — điển hình 10–30 °C.
Đây chính là “lá chắn” bảo vệ sản phẩm. Và cũng vì thế: khi hết đá, lá chắn biến mất, nhiệt độ sản phẩm lập tức bò lên bằng nhiệt độ khay. Người vận hành dùng đúng dấu hiệu này để biết mẻ đã sấy xong.
3. Ba giai đoạn của một mẻ sấy
Đây chính là đường cong hiển thị trên màn hình của máy sấy thăng hoa. Thuộc hình dáng của nó thì nhìn màn hình là biết máy đang chạy đúng hay sai.
Giai đoạn 1 — Cấp đông sơ bộ (pre-freezing)
Mục tiêu: biến toàn bộ nước tự do thành đá, đông đủ sâu để không còn chỗ nào lỏng.
Trên đường cong có một đoạn nằm ngang gọi là bình nguyên kết tinh: nhiệt độ sản phẩm đứng yên dù khay vẫn đang lạnh xuống. Đó là lúc nước đang hoá đá và nhả ra ẩn nhiệt kết tinh 334 kJ/kg. Chưa qua hết đoạn này thì chưa đông xong.
Vì sao không được vội
Đông chưa hết mà đã hút chân không và cấp nhiệt thì phần còn lỏng sẽ sôi trào trong chân không, sản phẩm bắn tung toé, hỏng mẻ và bẩn máy.
Nguyên tắc: chờ nhiệt độ sản phẩm xuống thấp hơn nhiệt độ đông đặc ít nhất 5–10 °C rồi giữ thêm 1–2 giờ.

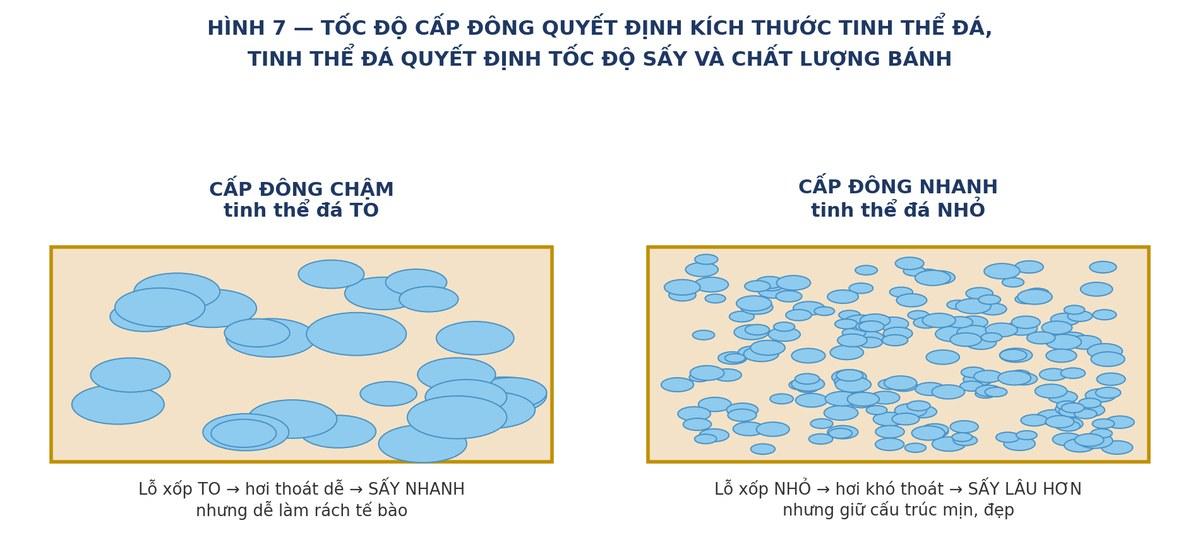

Tốc độ cấp đông quyết định cả chất lượng lẫn thời gian sấy
Đá thăng hoa đi rồi thì chỗ nó đứng trở thành lỗ rỗng. Tinh thể to để lại lỗ to, tinh thể nhỏ để lại lỗ nhỏ — mà hơi nước phải chui qua đúng những lỗ đó để thoát ra.
| Cấp đông CHẬM | Cấp đông NHANH | |
|---|---|---|
| Tinh thể đá | To | Nhỏ, mịn |
| Lỗ xốp để lại | To → hơi thoát dễ | Nhỏ → hơi khó thoát |
| Thời gian sấy sơ cấp | Ngắn hơn | Dài hơn |
| Thời gian sấy thứ cấp | Chậm hơn (bề mặt riêng nhỏ) | Nhanh hơn (bề mặt riêng lớn) |
| Tế bào, vi sinh vật | Dễ bị tinh thể to đâm rách | Bảo vệ tốt hơn — nhưng quá nhanh lại gây đóng băng nội bào và làm chết tế bào |
| Thường dùng cho | Thực phẩm, trái cây, cà phê | Dược phẩm, vaccine, men vi sinh |
Nói cách khác, tồn tại một tốc độ cấp đông tối ưu cho từng loại hàng, phải xác định bằng chạy thử chứ không phải “càng nhanh càng tốt”.
Giai đoạn 2 — Sấy sơ cấp (primary drying, thăng hoa)
Giai đoạn dài nhất, chiếm 60–70% thời gian mẻ và lấy đi khoảng 90% lượng nước.

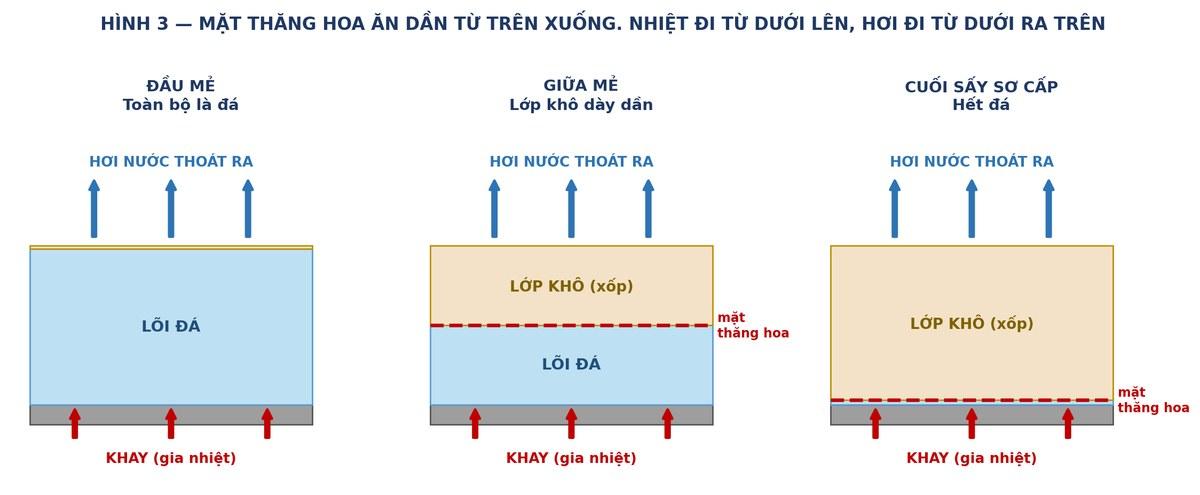

Quan sát hình trên, có ba điều cần nhớ:
- Sản phẩm chia làm hai phần: lớp khô ở trên và lõi đá ở dưới. Ranh giới giữa hai phần là mặt thăng hoa, đi dần từ trên xuống.
- Nhiệt đi từ dưới lên: từ khay, qua đáy, xuyên lõi đá, tới mặt thăng hoa.
- Hơi đi từ dưới ra trên: sinh ra ở mặt thăng hoa rồi phải chui qua toàn bộ lớp khô mới thoát ra được.
Vì sao cuối mẻ càng ngày càng chậm
Lớp khô càng dày thì hơi càng khó thoát, tốc độ sấy càng giảm. Đây là quy luật, không phải máy hỏng.
Đó cũng là lý do không được rót sản phẩm dày. Rót dày gấp đôi thì thời gian sấy sơ cấp tăng khoảng gấp bốn, vì thời gian tỉ lệ xấp xỉ với bình phương chiều dày khi trở lực lớp khô là yếu tố khống chế.
Giai đoạn 3 — Sấy thứ cấp (secondary drying)
Hết đá vẫn chưa xong. Trong sản phẩm còn khoảng 5–10% nước liên kết — bám vào phân tử chất khô bằng liên kết hoá lý, không đóng băng và không thăng hoa được. Muốn lấy ra phải nâng nhiệt độ khay lên 20–40 °C và giữ vài giờ trong chân không. Cơ chế lúc này là giải hấp phụ, không còn là thăng hoa.
| Sấy sơ cấp | Sấy thứ cấp | |
|---|---|---|
| Lấy đi loại nước nào | Nước tự do (đã đóng băng) | Nước liên kết |
| Chiếm bao nhiêu % lượng nước | ≈ 90% | ≈ 10% |
| Cơ chế | Thăng hoa | Giải hấp phụ |
| Nhiệt độ khay | −25 … 0 °C | +20 … +40 °C |
| Nhiệt độ sản phẩm | Thấp hơn khay 10–30 °C, thu hẹp dần | Gần bằng khay |
| Chiếm bao nhiêu % thời gian | 60–70% | 20–30% |
| Rủi ro chính | Tan chảy nếu cấp nhiệt quá tay | Biến tính nếu để nhiệt quá cao, quá lâu |
Bỏ qua sấy thứ cấp thì sao
Hàng nhìn thì khô nhưng độ ẩm còn 5–10%. Đóng gói xong vài tuần sẽ ỉu, vón, mốc, mất hoạt tính. Đây là lỗi hay gặp nhất khi người vận hành nóng vội muốn ra hàng sớm.
4. Ba thứ phải cân bằng: nhiệt — chân không — bẫy lạnh

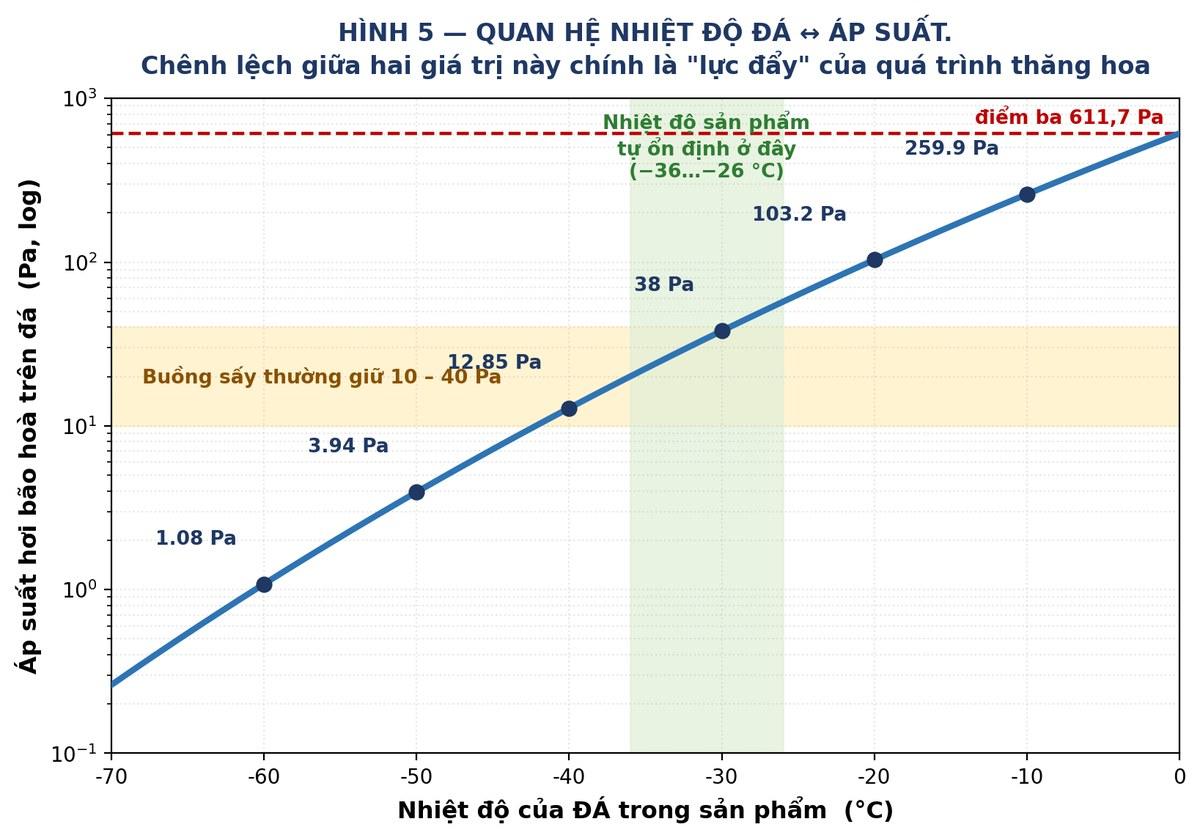

Chân không bao nhiêu là đủ — và vì sao không phải càng sâu càng tốt
| Nhiệt độ đá trong sản phẩm | Áp suất hơi của đá |
|---|---|
| −10 °C | 259,9 Pa |
| −20 °C | 103,2 Pa |
| −30 °C | 38,0 Pa |
| −40 °C | 12,85 Pa |
| −50 °C | 3,94 Pa |
| −60 °C | 1,08 Pa |
Lực đẩy của quá trình thăng hoa
Tốc độ thăng hoa tỉ lệ với hiệu số: (áp suất hơi của đá ở nhiệt độ sản phẩm) − (áp suất trong buồng sấy).
Ví dụ: sản phẩm ở −30 °C có áp suất hơi 38 Pa; buồng sấy giữ 15 Pa; lực đẩy = 23 Pa. Nếu buồng lên tới 38 Pa thì lực đẩy bằng 0 — sấy dừng hẳn, dù bơm vẫn chạy và khay vẫn nóng.
Quy tắc chọn áp suất buồng: đặt bằng khoảng 1/4 đến 1/2 áp suất hơi của đá ở nhiệt độ sản phẩm mong muốn (thường lấy ≈ 1/3). Muốn giữ sản phẩm ở −30 °C thì đặt buồng khoảng 10–19 Pa.
Tại sao chân không quá sâu lại không tốt
Trong dải làm việc của sấy thăng hoa (khoảng 1–130 Pa), khả năng dẫn nhiệt qua chất khí giữa khay và sản phẩm tăng gần như tỉ lệ thuận với áp suất. Hạ áp suất quá mức thì sản phẩm nhận nhiệt kém, mẻ kéo dài và kém đồng đều. Dải vận hành hợp lý thường là 5–30 Pa.

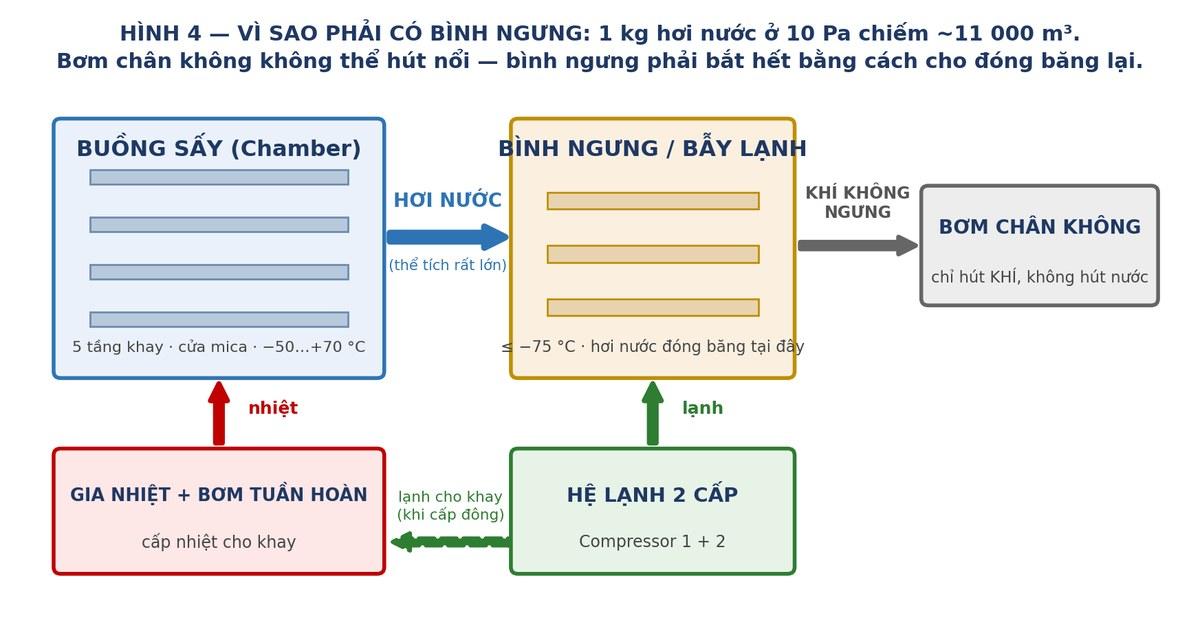

Vì sao bắt buộc phải có bình ngưng (bẫy lạnh)
Câu hỏi thường gặp: đã có bơm chân không rồi, sao còn cần bình ngưng? Trả lời nằm ở thể tích của hơi nước ở áp suất thấp:
| Áp suất buồng sấy | Thể tích của 1 kg hơi nước |
|---|---|
| 101 325 Pa (khí quyển, để so sánh) | ≈ 1,1 m³ |
| 100 Pa | ≈ 1 100 m³ |
| 10 Pa | ≈ 11 000 m³ |
Con số biết nói
Một mẻ 7 kg nước, ở 10 Pa sẽ chiếm khoảng 77 000 m³ — bằng thể tích của khoảng 30 bể bơi tiêu chuẩn Olympic. Không bơm chân không nào hút nổi từng ấy thể tích trong 10 giờ.
Cho nên hơi nước không được phép đi tới bơm. Nó phải bị bắt lại ngay trên đường đi bằng cách đóng băng trở lại trên bề mặt lạnh âm sâu của bình ngưng. Khi đóng băng, 7 kg hơi trở lại thành 7 lít đá — hết vấn đề thể tích. Bơm chân không chỉ còn nhiệm vụ hút khí không ngưng.
Từ đó suy ra ba quy tắc vận hành:
- Bình ngưng phải lạnh trước, bơm chạy sau. Máy khoá liên động: chỉ cho chạy bơm khi bình ngưng đã dưới −40 °C. Nếu chạy bơm khi bình ngưng còn ấm, hơi nước chui vào bơm, nhũ hoá dầu bơm (dầu trắng đục) và phá hỏng bơm.
- Bình ngưng phải lạnh hơn đá trong sản phẩm ít nhất khoảng 20 °C. Hơi chỉ chạy từ chỗ áp suất cao sang chỗ áp suất thấp: sản phẩm −30 °C có 38 Pa, bình ngưng −75 °C chỉ có 0,1 Pa — chênh lệch đó chính là cái “kéo” hơi sang.
- Bình ngưng có dung tích giới hạn. Đá bám đầy thì hiệu quả bắt hơi giảm và chân không xấu đi. Phải rã băng và xả hết nước sau mỗi mẻ; còn nước đọng thì mẻ sau không thể hút được chân không.
5. Chất lượng sản phẩm và nguyên tắc vàng
Mỗi sản phẩm có một ngưỡng nhiệt độ tới hạn. Vượt ngưỡng đó thì cấu trúc bánh sụp xuống, lỗ xốp bịt lại, hàng hỏng.
| Thuật ngữ | Ý nghĩa | Áp dụng cho |
|---|---|---|
| Nhiệt độ cùng tinh (Teu) | Nhiệt độ mà dung dịch kết tinh hoàn toàn. Trên nhiệt độ này bắt đầu xuất hiện pha lỏng. | Sản phẩm kết tinh được: muối, mannitol, glycine |
| Nhiệt độ chuyển thuỷ tinh của pha cô đặc (Tg′) | Trên nhiệt độ này pha vô định hình mềm ra như kẹo, mất khả năng chống đỡ. | Sản phẩm vô định hình: đường, dịch trái cây, dịch chiết, protein |
| Nhiệt độ sụp cấu trúc (Tc) | Nhiệt độ thực tế mà bánh bắt đầu xẹp, thường cao hơn Tg′ khoảng 1–3 °C. | Là con số dùng để đặt công thức |
Nguyên tắc vàng
Giữ nhiệt độ sản phẩm luôn thấp hơn nhiệt độ sụp cấu trúc ít nhất 2–5 °C trong suốt giai đoạn sấy sơ cấp.
Chú ý: là nhiệt độ sản phẩm, không phải nhiệt độ khay. Khay có thể nóng hơn nhiều vì sản phẩm đang tự làm mát. Đây là lý do các đầu dò nhiệt độ sản phẩm phải được cắm đúng vào hàng — đầu dò treo lơ lửng là số liệu vô nghĩa và rất nguy hiểm.
Một số giá trị tham khảo — bắt buộc phải tự xác định lại cho sản phẩm của mình:
| Chất / sản phẩm | Nhiệt độ tới hạn tham khảo |
|---|---|
| Natri clorua (NaCl) | Teu ≈ −21 °C |
| Mannitol (kết tinh hoàn toàn) | Teu ≈ −1,5 °C — chịu nhiệt tốt, sấy nhanh |
| Mannitol không kết tinh hết | Tg′ ≈ −35 … −25 °C — bẫy hay gặp |
| Sucrose (đường mía) | Tg′ ≈ −32 °C — rất khó, phải sấy lạnh và lâu |
| Trehalose | Tg′ ≈ −29 °C |
| Dịch trái cây, nước ép nhiều đường | Tc ≈ −40 … −30 °C — thuộc loại khó nhất |
| Cà phê chiết xuất | Tc ≈ −25 … −20 °C |
Đòn bẩy kinh tế lớn nhất của nghề
Theo kinh nghiệm ngành, nhiệt độ sản phẩm tăng thêm 1 °C thì thời gian sấy sơ cấp rút ngắn khoảng 13%. Tăng được 3 °C mà vẫn an toàn là rút gần 1/3 thời gian mẻ — tức tăng đáng kể sản lượng trên cùng một cái máy. Nhưng vượt quá là mất trắng cả mẻ. Vì thế mới cần đo nhiệt độ sụp cấu trúc thay vì đoán.
6. Những con số cần nhớ
| Đại lượng | Giá trị | Vì sao phải nhớ |
|---|---|---|
| Điểm ba của nước | 0,01 °C và 611,7 Pa | Dưới áp suất này không thể có nước lỏng — lý do tồn tại của cả công nghệ |
| Nhiệt thăng hoa của đá | ≈ 2 838 kJ/kg | Giải thích vì sao mẻ sấy lâu và tốn năng lượng |
| Áp suất hơi của đá ở −30 °C | 38 Pa | Mốc để chọn áp suất buồng sấy |
| Thể tích 1 kg hơi nước ở 10 Pa | ≈ 11 000 m³ | Lý do bắt buộc phải có bình ngưng |
| Chênh lệch nhiệt độ khay – sản phẩm khi thăng hoa | 10–30 °C, thu hẹp dần về 0 | Dấu hiệu máy chạy đúng và dấu hiệu hết đá |
| Biên an toàn dưới nhiệt độ sụp cấu trúc | 2–5 °C | Nguyên tắc vàng đặt công thức |
| Rút ngắn thời gian khi tăng 1 °C nhiệt độ sản phẩm | ≈ 13% | Đòn bẩy năng suất |
| Tốc độ thăng hoa — sấy khay, lớp dày | 0,2–1,0 kg/(m²·h) | Ước lượng thời gian mẻ |
| Tốc độ thăng hoa — sấy lọ, dược phẩm | 0,5–1,5 kg/(m²·h) | Để so sánh |
| Độ ẩm cuối mong muốn | Thực phẩm 1–5%; dược phẩm ≤ 1–3% | Quá khô (dưới 0,5%) có thể làm mất ổn định một số protein |
7. Câu hỏi thường gặp
Hút chân không để hút nước ra khỏi sản phẩm, đúng không?
Không. Hút chân không là để xoá bỏ thể lỏng, buộc đá phải thăng hoa. Nước được lấy đi bằng nhiệt và được bắt lại bằng bình ngưng, không phải bằng bơm.
Vì sao nhiệt độ sản phẩm luôn thấp hơn nhiệt độ khay khi đang sấy?
Vì thăng hoa hút nhiệt (2 838 kJ/kg) nên sản phẩm tự làm mát chính nó. Chênh lệch điển hình 10–30 °C, thu hẹp dần và về 0 khi hết đá.
Làm sao biết sấy sơ cấp đã xong?
Khi nhiệt độ sản phẩm bò lên gần bằng nhiệt độ khay rồi đi ngang. Tin cậy hơn thì so sánh cảm biến chân không Pirani với cảm biến màng điện dung (hai giá trị hội tụ khi hết hơi nước), hoặc làm phép thử tăng áp bằng cách đóng van ngăn 15–30 giây.
Vì sao không được rót sản phẩm dày?
Vì hơi phải chui qua lớp khô để thoát ra. Lớp càng dày, hơi càng khó thoát. Rót dày gấp đôi thì thời gian sấy tăng khoảng gấp bốn.
Chân không càng sâu càng tốt, đúng hay sai?
Sai. Áp suất càng thấp thì dẫn nhiệt từ khay sang sản phẩm càng kém, mẻ kéo dài và kém đồng đều. Dải vận hành hợp lý thường là 5–30 Pa.
Vì sao phải mở van nạp khí trước khi tắt bơm chân không?
Vì nếu tắt bơm khi buồng còn chân không, chênh áp có thể hút dầu bơm ngược lên buồng sấy, làm bẩn hệ thống và hỏng hàng. Bơm đời mới có van chống hút ngược nhưng không được coi đó là bảo hiểm.

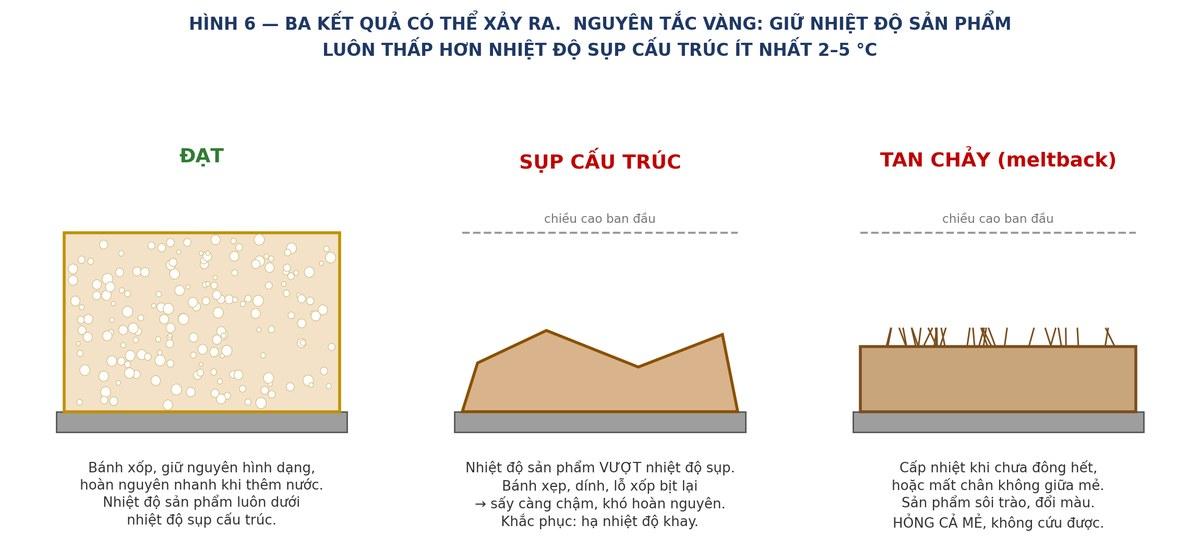

Sản phẩm bị sụp cấu trúc và bị tan chảy khác nhau thế nào?
Sụp cấu trúc: bánh co rút, bề mặt bóng như kẹo, mất lỗ xốp — đôi khi vẫn dùng được. Tan chảy (meltback): xuất hiện pha lỏng thật, sủi bọt, đọng đáy — hỏng hoàn toàn, không cứu được.
Ủ nhiệt (annealing) để làm gì?
Sau khi đã đông, nâng nhiệt độ khay lên mức trung gian rồi hạ lại. Tinh thể đá nhỏ gộp thành tinh thể lớn đều hơn nên hơi thoát dễ hơn, sấy nhanh hơn và ổn định hơn giữa các mẻ. Với mannitol còn giúp ép nó kết tinh hết.
